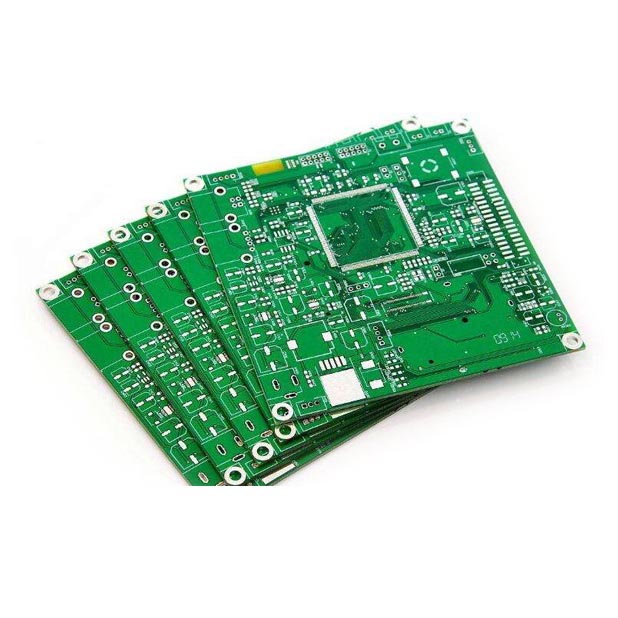

Çok katmanlı PCB (basılı devre kartı), elektronik cihazlarda çok katmanlı devre kabloları ve bağlantı için yaygın olarak kullanılır. Ana kullanımları aşağıdaki noktalarla sınırlı değildir, ancak bunlarla sınırlı değildir:
İlk olarak, çok katmanlı PCB, sınırlı bir alanda daha karmaşık devre tasarımına izin verir. Katman sayısını artırarak, tasarımcılar farklı katmanlar arasında devreler ve sinyaller düzenleyebilir, böylece
Karşılıklı parazitin azaltılması ve sinyal bütünlüğünün iyileştirilmesi. Bu, özellikle bilgisayarlar, iletişim ekipmanları ve üst düzey tüketici elektroniği gibi yüksek frekans ve yüksek hızlı uygulamalarda önemlidir.
İkincisi, elektriksel izolasyon sağlarken,Çarpma katmanlı sert PCBDevre kartının toplam boyutunu ve ağırlığını etkili bir şekilde azaltabilir. Akıllı telefonlar, tabletler ve gömülü cihazlar gibi küçük elektronik cihazlar için, çok katmanlı PCB'ler, daha hafif ve daha taşınabilir ürünler tasarlamaya yardımcı olan çok fazla yer kaplamadan karmaşık işlevleri destekleyebilir.
Buna ek olarak, çok katmanlı PCB'ler ayrıca üretim sürecinin esnekliğini arttırır. Tasarımcılar, sonraki montaj ve testleri kolaylaştırmak için farklı katmanlarda farklı fonksiyonel modüller dağıtabilirler. Özellikle otomotiv, tıbbi elektronik ve güvenilirlik ve istikrar gerektiren endüstriyel kontrol, yüksek dayanıklılık ve yüksek yoğunluklu kablo avantajları gibi alanlardaÇarpma katmanlı sert PCBözellikle belirgindir.
Arasındaki en büyük farkÇarpma katmanlı sert PCBTahtalar ve tek taraflı ve çift taraflı tahtalar, iç güç ve zemin katmanlarının eklenmesidir. Güç ve yer ağları esas olarak güç katmanına yönlendirilir. PCB çok katmanlı kartlarda, her substrat tabakasının her iki tarafında iletken metal vardır ve panoları birbirine bağlamak için özel yapıştırıcılar kullanılır ve her kart arasında yalıtım malzemesi vardır. Bununla birlikte, PCB çok katmanlı kablolama esas olarak orta kablo tabakası ile desteklenen üst ve alt katmanlara dayanır. Bu nedenle, çok katmanlı sert PCB kartlarının tasarımı temel olarak çift taraflı levhaların tasarım yöntemi ile aynıdır. Anahtar, devre kartının kablolarını daha makul hale getirmek için dahili elektrik tabakasının kablolarının nasıl optimize edileceğidir. Çok işlevli gelişim, büyük kapasite ve küçük hacim kaçınılmaz ürünü.
PCB, baskıya benzer şekilde üretilen bir devre kartıdır, bu nedenle yaygın PCB'ler çeşitli katmanlarda birbirine bağlanır ve her katmanda bir reçine yalıtım substratı ve bir metal devre tabakası vardır. En temel PCB 4 katmana ayrılmıştır. Üst ve alt devreler, en önemli devreleri ve bileşenleri düzenleyen fonksiyonel devrelerdir ve orta iki devre toprak katmanları ve güç katmanlarıdır. Avantajı, sinyal çizgileri için düzeltmeler yapabilmesi ve daha iyi kalkan paraziti yapabilmesidir. Genel olarak konuşursak, PCB'nin normal çalışması için 4 katman yeterlidir, bu nedenle 6 kat, 8 kat ve 10 kat aslında PCB'nin elektrik kapasitesini, yani basınç taşıma kapasitesini iyileştirmek için daha fazla devre katmanı ekler.
Bu nedenle, PCB katmanlarının sayısındaki artış, içinde daha fazla devrenin tasarlanabileceği anlamına gelir. Bellek için, PCB katmanlarının sayısını ne zaman artırmanız gerekir? Yukarıdakilere göre, PCB'nin elektrik gücü çok güçlü veya çok yüksek olduğunda açıkçası. Bellek PCB'nin voltajı ve akımı en güçlü ne zaman? Overclock oynayan oyuncular, bellek daha iyi performans elde etmek istiyorsa, çalışma frekansını artırmak için basınçlandırılması gerektiğini bilecektir. Bu nedenle, belleğin yüksek frekansta veya overclocked kullanılabileceği sonucuna varmak zor değildir.
